Conception du modèle

Conception de modèles : Modèles sans plaque

Lorsque vous utilisez le modèle sans plaque, l'étape suivante du Model Creator consiste à construire le modèle et les matrices séparées (dies) qui s'insèrent dans le modèle. L'assistant se trouve maintenant dans la conception du modèle et comporte trois onglets, Moignon, Masques et Paramètres.

Moignon

Vous trouverez ci-dessous les paramètres de l'onglet Moignons. Pour chaque paramètre, vous pouvez utiliser la flèche [A] pour ouvrir le menu latéral afin d'individualiser les valeurs pour chaque dent. Sélectionnez une dent avec un clic gauche. Par défaut, toutes les dents sont blanches [B] avec la valeur de référence définie. Si vous individualisez une valeur, celle-ci sera indiquée en jaune, et une nouvelle ligne apparaîtra avec la dent sélectionnée [C]. Chaque fois que vous sélectionnez une dent et modifiez la valeur [D], celle-ci sera marquée en orange.{| |

1 La hauteur de la goupille de la clé.

2 Détermine dans quelle mesure la limite de la préparation est extrudée verticalement vers le plan inférieur au-dessus de la concavité.

3 Largeur de la zone d'assise inférieure des moignons.

4 Définit la forme du moignon. Réglez 0 ° pour un moignon droit ou > 0 ° pour un moignon conique.

5 Détermine la limite de hauteur du conique.

6 Exclut les broches des moignons.

7 Ajouter ou retirer la concavité sous la préparation de la marge.

8 Le fond du moignon est parallèle à la base du modèle.

9 Axe d'insertion de la matrice uniforme.

10 Espace entre un moignon et la base du modèle dans la direction horizontale (x et y).

11 Ajoute des évidements dans la base du modèle exposant les broches pour en faciliter le retrait (voir l’image « Add pin Grooves »).

12 Détermine la largeur (directions x et y) des rainures des broches (pin grooves) au bas du modèle.

13 Détermine la profondeur (direction z) des rainures des broches au bas du modèle.

14 Réglez l'axe d'insertion de tous les moignons de la vue dans une direction commune.

15 Cliquez sur Exécuter après avoir modifié un paramètre, afin de recalculer le modèle.

|} Une fois le calcul terminé, les fichiers .stl seront enregistrés dans le dossier du projet.

En tant qu'utilisateur final du logiciel, vous ne devriez pas avoir à manipuler les paramètres du tout. Vous devriez obtenir des résultats optimaux en utilisant les préréglages par défaut fournis par votre intégrateur de système, ou les préréglages fournis par le fournisseur de l'équipement de fabrication ou du centre de production. Si ce n'est pas le cas, veuillez le faire savoir à votre intégrateur de système et/ou au fournisseur de l'équipement de fabrication!

Masques

Les paramètres des masques sont les suivants :

• 1 Épaisseur minimale du masque gingival.

• 2 Espace entre le masque gingival et la base du modèle.


• 3 Détermine le décalage hauteur du masque gingival.

• 4 Cochez la case pour créer des Nœuds de rétention.

• 5 Détermine le diamètre des nœuds de rétention.

• 6 Détermine l'espace entre les nœuds de rétention. Une valeur plus grande réduira le nombre de nœuds.


• 7 Cliquez sur Ajouter pour dessiner la limite du masque gingival.


• 8 Cliquez sur Supprimer pour supprimer le masque gingival existant et en créer un nouveau.


• 9 Cliquez sur Exécuter après avoir modifié un paramètre, afin de recalculer le modèle.



Si le moignon a une direction d'insertion extrême, cela peut affecter le résultat final comme indiqué dans [A]. Afin de l'éviter, veuillez modifier la direction d'insertion du dé [B] ou redessiner la gencive en évitant la zone problématique [C]. Notez que pour les analogues de laboratoire avec une direction d'insertion extrême, redessiner la gencive est la seule option.

Masque Flat

• Pour créer un masque gencive plat, sélectionnez comme Type de modèle Modèle sans plaque [1] et ensuite en dessous masques gencives plats [2].

• Une fois que vous êtes dans l'étape Conception du Modèle sans plaque, onglet MASQUES, sélectionnez Ajouter [3] et cliquez sur la Mâchoire [4] que vous voulez créer le masque.

• Après avoir cliqué, vous verrez automatiquement la mâchoire en vue occlusale. Cliquez sur [5] pour dessiner la zone que vous souhaitez créer un masque plat.

• Double-cliquez pour générer le masque plat [6].

• Le masque plat [7] peut être modifié en utilisant les points de contrôle [A], les lignes [B], et la zone intérieure du masque [C]. Ces éléments sont modifiables à l'aide de touches logicielles comme décrit ci-dessous. Après avoir modifié le masque plat comme vous le souhaitez, cliquez sur Exécuter [8] pour l'appliquer.

Maintenir le clic + glisser - déplacer le masque dans toutes les directions Shift + clic sur le masque intérieur - déplacer le masque sur l'axe z Ctrl +clic sur la zone intérieure du masque - faire pivoter le masque Cliquer sur le bord/ligne supérieur(e) ou inférieur(e) du masque - modifier la hauteur du masque Ctrl+ clic sur le point de contrôle - modifier également la hauteur du masque Ctrl + clic sur le bord/ligne supérieur ou inférieur du masque - ajouter un autre point de contrôle Double clic sur le bord/ligne supérieur ou inférieur du masque- ajouter un autre point de contrôle Clic gauche + maintien + clic droit simultanément sur le point de contrôle- supprimer le point de contrôle Clic + del sur le point de contrôle -supprimer le point de contrôle Ctrl + shift + clic sur la zone intérieure - incliner le masque

}}

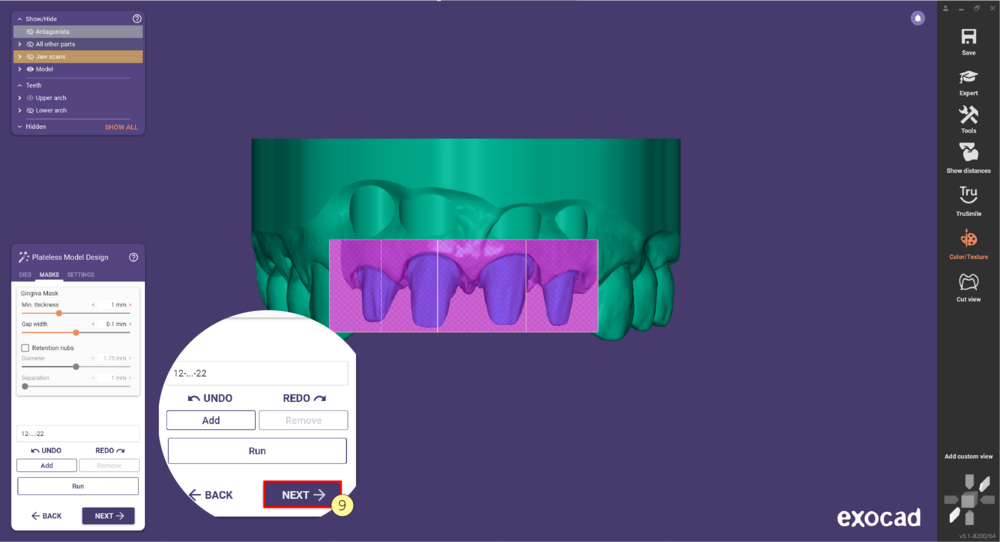

• Pour continuer, cliquez sur Suivant [10].

Paramètres

Les paramètres de l'onglet Paramètres sont les suivants :

1 Sélectionnez le préréglage de l'imprimante. Cliquez à droite pour les options avancées. 2 Sélectionnez le préréglage du matériau. 3 Sauvegarder Automatiquement le préréglage à la sortie. 4 Espacement entre une filière et le socle du modèle dans le sens horizontal (x et y). 5 Espace entre une matrice et la base du modèle dans le sens vertical (z). 6 La hauteur du socle monté. Voyez image Hauteur du pedestal. 7 Case à cocher pour activer/désactiver le Fossé. 8 Détermine la largeur du fossé autour du moignon. 9 Détermine la profondeur moyenne du fossé autour des moignons. Comme le fond des fossés est rendu presque plat, la profondeur ne peut pas être respectée exactement partout. 10Détermine la hauteur moyenne du Fossé autour des moignons. 11 Ajoute des rainures dans la base du modèle exposant les goupilles pour faciliter leur retrait. Voir l'image Entaille autour du pin. 12 Détermine la largeur (c'est-à-dire la direction x et y) des rainures des goupilles sur le fond du modèle. 13 Détermine la profondeur (c'est-à-dire la direction z) des rainures des broches sur le fond du modèle. 14 Case à cocher pour activer/fabriquer le modèle creux. Si la case Modèle creux est cochée, l'épaisseur de la paroi [15] du modèle creux peut être ajustée à l'aide du curseur pour obtenir une valeur précise. 15 Épaisseur parois du modèle. Si l'épaisseur de la paroi est de 0, le modèle sera solide. Vous pouvez également obtenir cela en décochant la case Modèle creux.Le nombre positif signifie que le modèle sera creux et définira l'épaisseur du matériau. Une valeur négative est invalide. Voir l'image Épaisseur parois. 16 Ajoute une extension de l'épaisseur des parois vers le bas du modèle. Cela augmente la surface en contact avec la plaque de construction de l'imprimante et renforce les parois du modèle. Une valeur de 0 supprime la fonction d'alambic. Voir l'image Seuil de stabilisation. 17 Détermine la taille d'une boule qui doit entrer dans la cavité d'un modèle creux. Toute région où une telle boule ne rentrerait pas est remplie de matériau. Les valeurs négatives ne sont pas valables. 18 Activez la case à cocher Préparer au fraisage. 19 Le curseur Diamètre, détermine la taille du biseau au fond des matrices séparées, et les trous dans la base du modèle permettent de fraiser les résidus dans la partie opposée. Ceci sera affiché sous Anticipate Milling. Utilisez le curseur [20] pour changer cette valeur. 21 Les analogues de laboratoire vous permettent de modifier le décalage entre le modèle et l'analogue de laboratoire s'il est configuré dans la bibliothèque d'analogues de Model Creator. Utilisez le curseur pour régler la Compensation horizontale [A] et la Compensation verticale [B]. Voir ceci exemple. [A] [B] 22 Réglez l'axe d'insertion de tous les moignons de la vue dans une direction commune. 23 Réinitialisez l'axe d'insertion des moignons. 24 Cliquez sur Exécuter après avoir modifié un paramètre, afin de recalculer le modèle.

Voici une illustration des zones affectées par les paramètres respectifs:

• Hauteur du pedestal

• Rainures des goupilles

• Seuil de stabilisation

• Épaisseur parois

Analogues de laboratoire

L’onglet Analogs vous permet de définir des paramètres spécifiques.

Laissez l’option [17] décochée pour pouvoir sélectionner une option différente pour chaque dent.

Si vous avez sélectionné un masque gingival pour une dent, vous la verrez en rose [A].

Cliquez sur la dent pour la changer en Abutment [B]. Notez que vous pouvez avoir un abutment die (bleu) [B] ou un abutment/gingiva (lilas) [E] si la gencive était déjà sélectionnée.

La dent Preconditioned (jaune) [C] devient Unconditioned (verte) [D] d’un simple clic.

Veuillez consulter l’image ci-dessous pour voir les différences entre ces différentes options :

• [A] Gingiva Mask – Masque gingival amovible
• [B] Abutment die – Construire un modèle avec un pilier (abutment) comme die
• [C] Preconditioned – Le scan contient déjà la forme finale de la gencive ; le Model Creator découpe la zone sous le profil d’émergence
• [D] Unconditioned – La gencive du patient n’est pas encore conditionnée, et le pilier personnalisé (custom abutment) va la former
• [E] Abutment/gingiva – Masque gingival amovible avec un abutment die

Cochez l’option [17] Toggle all teeth simultaneously pour sélectionner la même option pour toutes les dents.

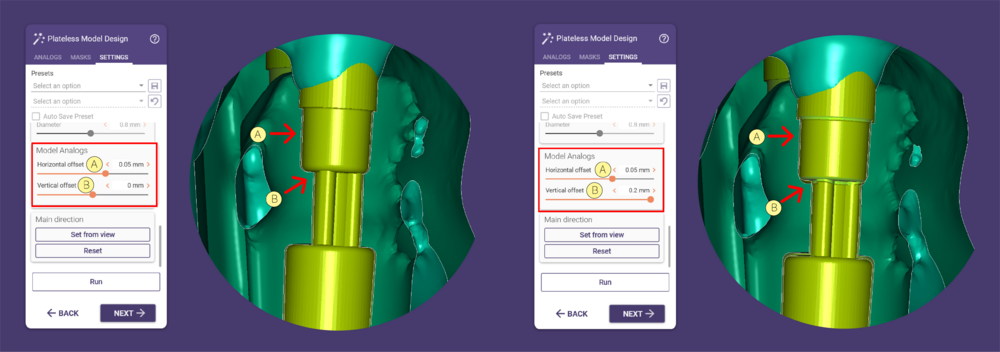

Utilisez l’offset horizontal [18] pour garantir une quantité minimale de matériau autour de l’analogue de laboratoire, s’il est configuré dans la bibliothèque de Model Creator.

[19] Ajustez l’offset horizontal pour davantage de matériau autour de l’analogue.

[20] Cliquez sur Create model après avoir changé un paramètre, pour recalculer le modèle.
